產品簡介

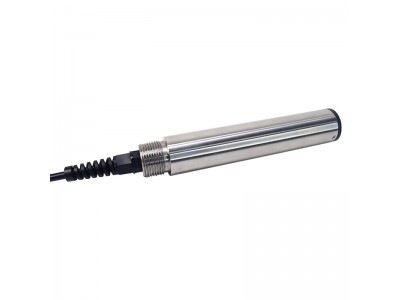

WAD3413不銹鋼濁度是一款帶自動清潔的水質監測數字濁度傳感器；采用國外成熟的90°散射光原理，使用紅外LED光源、光纖傳導光路的設計方法；內部增加濾光片設計，抗外界光干擾能力強。內置溫度傳感器，可以自動溫度補償，適合在線長期監測環境使用。
產品特點
1.數字傳感器，直接輸出Rs-485數字信號,支持MODBUS/RTU
2.90°角散射光原理，內置溫度可以自動補償；
3.光纖式結構，抗外界光干擾能力強
4.紅外 LED 光源，增加濾光設計，抗光源干擾，穩定性好
5.表面進行防腐鈍化處理
6.傳感器功耗低，內部電路抗干擾設計
尺寸圖
技術參數
名稱 參數
輸出信號 支持Rs-485,MODBUS/RTU協議
測量方法 90°散射光法
量程 0～1000NTU或0～200NTU
精度 ±5%示值或±3NTU，以大者為準(0～1000NTU)
±3%示值或±2NTU，以大者為準(0～200NTU)
±0.5℃
分辨率 0.1NTU，0.1℃
工作條件 0～50℃，<0.6MPa
校準方式 兩點校準
響應時間 30秒T90
溫度補償 自動溫度補償(Pt1000)
電源 12或24VDC±10%，10mA;
尺寸 直徑30mm; 長度166.5mm;
防護等級 IP68；水深20米；
使用壽命 傳感器3年或以上
線纜長度 5米（默認），可定制
傳感器外殼材料 PVC或鈦合金（其他）
安裝注意及線纜定義
1.安裝
?注意：傳感器安裝于水流緩慢無氣泡區域；傳感器安裝距離四周壁保持5cm
2.電氣連接
?棕色線—電源線（12或24VDC）
?黑色線—地線（GND）
?藍色線—485A
?白色線—485B
?裸露線—屏蔽層
傳感器線纜： 4 線 AWG-24 或 AWG-26 屏蔽線。
外徑：6.0-6.2mm；耐彎曲雙絞屏蔽電纜。
1
校準
a)零點校準：
將傳感器插入零濁度標準緩沖溶液（蒸餾水）中，待數值穩定后發送零點校準指令，數值穩定大約3分鐘。
b）斜率校準：
將傳感器插入斜率標準緩沖溶液（如100NTU）中，待數值穩定后發送零點校準指令，數值穩定大約3分鐘。
注意校準過程中，傳感器測量探頭距離容器底部保持至少5cm。
校準指令請查看MODBUS RTU通訊協議操作手冊。
注意：傳感器出廠前已校準，若非超出測量誤差，不宜隨意校準
維護及注意事項
1.維護
?建議每隔30天清理傳感器測量探頭附著物；清理時避免使用硬物造成測量探頭導光部分劃傷；請用軟的濕布進行擦拭。
?建議用水流清洗傳感器的外表面，如果仍有碎屑?xì)埩簦?qǐng)用濕的軟布進行擦拭。
2.注意事項
?安裝測量：避免在水流湍急處進行安裝測量，減少水流氣泡對測量的影響。保持測量探頭距離底部5cm。
?建議： 選配本公司的保護罩，防止微生物附著影響測量結果。
3.其他
問題 可能的原因 解決方法
操作界面無法連接或不顯示測量結果 線纜接線方式有誤 檢查接線方式
傳感器地址有誤 檢查地址是否有誤
測量值過高、過低或數值持續不穩定 傳感器視窗被外物附著 清洗傳感器視窗表面
測量處氣泡 清除氣泡
配件和備件
說明 數量
傳感器 1
說明書 1
合格證 1
保護罩 1（選配）
通訊協議
1.Modbus協議簡介
Modbus協議是一種已廣泛應用于當今工業控制領域的通用通訊協議。通過此協議，控制器相互之間、或控制器經由網絡（如以太網）可以和其它設備之間進行通信。Modbus協議使用的是主從通訊技術，即由主設備主動查詢和操作從設備
A)主設備向從設備發送請求
B)從設備分析并處理主設備的請求，然后向主設備發送結果
C)如果出現任何差錯，從設備將返回一個異常功能碼
Modbus RTU通訊模式幀格式
設備地址 功能碼 數據 CRC低八位 CRC高八位
8bit 8bit n*8bit 8bit 8bit
?使用RTU模式，消息發送至少要以3.5個字符時間的停頓間隔開始。傳輸?shù)牡谝粋€(gè)域是設備地址。網絡設備不斷偵測網絡總線，包括停頓間隔時間內。當?shù)谝粋€(gè)域（地址域）接收到，每個設備都進行解碼以判斷是否發往自己的。在最后一個傳輸字符之后，一個至少3.5個字符時間的停頓標定了消息的結束。一個新的消息可在此停頓后開始。
?整個消息幀必須作為一連續的流轉輸。如果在幀完成之前有超過1.5個字符時間的停頓時間，接收設備將刷新不完整的消息并假定下一字節是一個新消息的地址域。
2.信息幀格式
本傳感器Modbus通信默認的數據格式為:
MODBUS-RTU
波特率 9600（默認）
設備地址 1（默認）
數據位 8位
奇偶校驗 無
停止位 1位
a)功能碼 03H: 讀寄存器值
主機發送
1 2 3 4 5 6 7 8
ADR 03H 起始寄存器高字節 起始寄存器低字節 寄存器數高字節 寄存器數低字節 CRC低字節 CRC高字節
第1字節ADR：從機地址碼（=001~254）
第2字節03H：讀寄存器值功能碼
第3、4字節：要讀的寄存器開始地址
要讀FCC下掛儀表，
第5、6字節：要讀的寄存器數量
第7、8字節：從字節1到6的CRC16校驗和
從機回送：
1 2 3 4、5 6、7 M-1、M M+1 M+2
ADR 03H 字節總數 寄存器數據1 寄存器數據2 …… 寄存器數據M CRC低字節 CRC高字節
第1字節ADR：從機地址碼（=001~254）
第2字節03H：返回讀功能碼
第3字節 ：從4到M（包括4及M）的字節總數
第4到M字節：寄存器數據
第M+1、M+2字節：從字節1到M的CRC16校驗和
當從機接受錯誤時，從機送回：
1 2 3 4 5
ADR 83H 信息碼 CRC低字節 CRC高字節
第1字節 ADR：從機地址碼（=001~254）
第2字節 83H：讀寄存器值出錯
第3字節 信息碼：01 – 功能碼錯
03 – 數據錯
第4、5字節：從字節1到3的CRC16校驗和
b)功能碼06H: 寫單個寄存器值
主機發送
1 2 3 4 5 6 7 8
ADR 06 寄存器高字節地址 寄存器低字節地址 數據高字節 數據低字節 CRC碼
低字節 CRC碼
高字節
當從機接收正確是，從機回送：
1 2 3 4 5 6 7 8
ADR 06 寄存器高字節地址 寄存器低字節地址 數據高字節 數據低字節 CRC碼
低字節 CRC碼
高字節
當從機接收錯誤時，從機回送：
1 2 3 4 5
ADR 86H 錯誤碼信息碼 CRC碼
低字節 CRC碼
高字節
第1字節ADR：從機地址碼（=001~254）
第2字節 86H：寫寄存器值出錯功能碼
第3字節 錯誤碼信息碼：01 – 功能碼錯
03 – 數據錯
第4、5字節：從字節1到3的CRC校驗和
3.數據結構類型
整型
無符號整型（unsigned short)
數據由兩位整型組成。
XXXX XXXX XXXX XXXX
Byte1 Byte0
浮點型
浮點型，符合IEEE 754(單精度)；
數據包括 1 符號 bit, 8-bit 指數, 和 一個 23-bit 尾數 。
XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX
Byte3 Byte2 Byte1 Byte0
符號位 Exp指數位 f小數位
4.寄存器地址
寄存器地址
寄存器地址 名稱 讀/寫 說明 寄存器個數
(字節) 數據類型
0x0100 溫度值 R
讀 ℃ 值x10（如：25.6℃的溫度顯示為256，默認1位小數。) 1（2字節） unsigned short
0x0101 濁度值 R
讀取 NTU 值x10 （如：10NTU的濁度顯示為100，默認1位小數。） 1（2字節） unsigned short
0x1000 溫度校準 R/W
讀取/寫入 溫度校準：寫入數據為實際溫度值x10；讀出數據為溫度校準偏移量x10。 1（2字節） unsigned short
0x1001 濁度零點校準 R/W
讀取/寫入 在零濁度水或蒸餾水中校準，校準時寫入數據為0。（也可在0-10NTU的濁度標準液中進行校準） 1（2字節） unsigned short
0x1003 濁度斜率校準 R/W
讀取/寫入 在已知標準液中校準。校準時寫入數據為標準溶液實際值×10。 1（2字節） unsigned short
0x1100 傳感器開關 W
寫 打開或關閉傳感器測量功能。寫入數據為0時關閉測量；寫入數據為1時打開測量。傳感器上電默認為打開狀態。 1（2字節） unsigned short
0x2000 傳感器地址 R/W
讀取/寫入 默認為1，數據范圍1-127。 1（2字節） unsigned short
0x2003 波特率設置 R/W
讀取/寫入 默認為9600。寫入0為4800；寫入1為9600；寫入2為19200。 1（2字節） unsigned short
0x2020 恢復出廠設置 W
寫 校準值恢復默認值，寫入數據為0。注意，傳感器重置后需再次校準方可使用。 1（2字節） unsigned short
0x3000 自動清洗間隔設置 R/W
讀取/寫入 默認為30分鐘，數據范圍6~6000分鐘。 1（2字節） unsigned short
0x3001 自動清洗圈數設置 R/W
讀取/寫入 默認為3圈，數據范圍1~6圈。 1（2字節） unsigned short
5.命令示例
默認寄存器：
a)更改從機地址：
地址:0x2000(42001)
寄存器個數：1
功能碼：0x06
默認傳感器地址：01
更改傳感器的Modbus設備地址，將設備地址01改為06，范例如下：
發送指令：01 06 20 00 00 06 02 08
回應：01 06 20 00 00 06 02 08；注：地址改為06，掉電保存。
b)波特率：
地址：0x2003(42004)
寄存器個數：1
功能碼：0x06
默認值： 1（9600bps）
支持的值：0-2（4800-19200bps）
波特率可上位機設置更改，更改后不需重啟即可工作，掉電后波特率保存上位機設置。波特率支持4800,9600,19200。整數值分配的波特率如下：
整數 波特率
0 4800 bps
1 9600 bps
2 19200 bps
發送指令：01 06 20 03 00 02 F3 CB
回應：01 06 20 03 00 02 F3 CB注：波特率改為了19200bps，掉電保存。
功能寄存器：
a)開機指令：
地址：0x1100(41101)
寄存器個數：1
功能碼：0x06
上電默認為測量狀態，寫入0關閉傳感器測量功能，寫入1打開傳感器測量。
發送指令：01 06 11 00 00 01 4D 36
回應：01 06 11 00 00 01 4D 36； 注：設置為上電即開始測量，掉電保存。
b)測量溫度指令：
地址：0x0100（40101）
寄存器個數：1
功能碼：0x03
讀取示例值：19.2℃
發送指令：01 03 01 00 00 01 85 F6
回應：01 03 02 00 C0 B8 14
返回十六進制無符號整型數據， 溫度值=Integer/10,保留1位小數位。
c)測量濁度指令：
地址：0x0101（0x40102）
寄存器個數：1
功能碼：0x03
讀取示例值：98.5NTU
發送指令：01 03 01 00 00 01 85 F6
回應：01 03 02 03 D9 79 2E
返回十六進制無符號整型數據， 濁度值=Integer/10,保留1位小數位。
d)連續讀取溫度和濁度值指令：
地址：0x0100(40101)
寄存器個數：2
功能碼：0x03
讀取示例值：溫度19.2℃和濁度值98.5NTU
發送指令：01 03 01 00 00 02 C5 F7
回應：01 03 04 00 C0 03 D9 3B 65
寄存器返回十六進制無符號整型數據，溫度值=Integer/10,保留1位小數位
寄存器返回十六進制無符號整型數據，濁度值=Integer/10,保留1位小數位。
e)測量濕度指令：
地址：0x0107(40108)
寄存器個數：1
功能碼：0x03
讀取示例值：相對濕度40%
發送指令：01 03 01 07 00 01 34 37
回應：01 03 02 01 90 B9 B8
寄存器返回十六進制無符號整型數據，濕度值=Integer/10，保留1位小數位。
f)校準指令：
溫度校準
地址：0x1000(41001)
寄存器個數：1
功能碼：0x06
校準示例：溫度25.8℃下校準
發送指令：01 06 10 00 01 02 0D 5B
回應：01 06 10 00 01 02 0D 5B
傳感器需要在恒定溫度環境下，溫度示數不再波動后校準。
濁度零點校準
地址：0x1001(41002)
寄存器個數：1
功能碼：0x06
校準示例：在蒸餾水中或零濁度的去離子水中校準
發送指令：01 06 10 01 00 00 DC CA
回應：01 06 10 01 00 00 DC CA
濁度斜率校準
地址：0x1003(41004)
寄存器個數：1
功能碼：0x06
校準示例：在100NTU濁度溶液中校準
發送指令：01 06 10 03 03 E8 7D B4
回應：01 06 10 03 03 E8 7D B4
自動清潔時間間隔
地址：0x3000(43001)
寄存器個數：1
功能碼：0x06
校準示例：默認清潔時間間隔為30分鐘，將清潔時間間隔改為60分鐘
發送指令：01 06 30 00 00 3C 86 D8
回應：01 06 30 00 00 3C 86 D8
自動清潔圈數設置
地址：0x3001(43002)
寄存器個數：1
功能碼：0x06
校準示例：默認清潔圈數為3圈，將清潔圈數改為6圈
發送指令：01 06 30 01 00 06 57 08
回應：01 06 30 01 00 06 57 08
質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
